Wie reduziert eine Keramik-Förderrolle den Riemenverschleiß und verlängert die Betriebszeit des Förderers bei Schwerlastbetrieben?

Warum versagen herkömmliche Förderrollen unter abrasiver Belastung?

Förderrollen sind die zahlreichsten rotierenden Komponenten in jedem Schüttguttransportsystem. Ein einzelner Überlandförderer kann über seine Länge Tausende von Rollen tragen, von denen jede das Band und seine Ladung durch kontinuierliche Rotation trägt. Wenn sich diese Rollen verschlechtern, gehen die Folgen weit über die Umlenkrolle selbst hinaus. Fehlausrichtung des Bandes, erhöhte Reibung, Materialverlust, strukturelle Ermüdung und ungeplante Stillstände folgen nacheinander, und jede Stufe der Verschlechterung beschleunigt die nächste.

Die Hauptursache für einen vorzeitigen Ausfall der Spannrolle bei abrasiven Anwendungen ist eine Kombination aus mechanischem Verschleiß und Umwelteinflüssen. Tragrollengehäuse aus Stahl, auch solche mit Schutzbeschichtung, verlieren nach und nach Material, wenn harte Partikel wie Kohle, Erz, Klinker und Schlacke über ihre Oberflächen wandern. Wenn sich die Schale ungleichmäßig abnutzt, kann sich eine scharfe Kante entwickeln, die wie eine Klinge gegen die untere Riemenabdeckung wirkt. Sobald ein Bandschaden beginnt, steigen die Kosten für die Sanierung rapide an und die Verfügbarkeit des Förderers leidet.

Drei Arten der Verschlechterung der Laufrolle in rauen Umgebungen

• Abrasiver Schalenverschleiß:Harte Mineralpartikel, die zwischen dem Band und der Laufrollenoberfläche mitgerissen werden, wirken als Schleifmedium, wodurch die Walzenwand zunehmend dünner wird und Oberflächenunregelmäßigkeiten entstehen, die Spannungen auf das Band übertragen.
• Korrosionsangriff:Saure oder alkalische Feuchtigkeit, die beim Kohleumschlag, bei der Düngemittelproduktion und im Küstenhafenbetrieb häufig vorkommt, korrodiert Stahloberflächen, beschleunigt den Materialverlust und schwächt die strukturelle Integrität.
• Lagerverschmutzung:Das Eindringen von Staub durch unzureichende Dichtungen führt zur Verschlechterung des Schmiermittels, zum Festfressen des Lagers und zum vollständigen Ausfall der Spannrolle. Eine festsitzende Spannrolle dreht sich nicht mehr und wird zu einer stationären Verschleißstelle, die den Riemen schnell beschädigt.

Jeder Fehlermodus verstärkt die anderen. Eine korrodierte Oberfläche ist anfälliger für Schleifverlust. Eine abgenutzte Oberfläche erzeugt mehr Staub, der in die Lager eindringt. Ein festsitzendes Lager verwandelt die Spannrolle von einem Stützelement in ein zerstörerisches Hindernis. Um diesen Kreislauf zu durchbrechen, ist eine Materiallösung erforderlich, die alle drei Vektoren gleichzeitig angeht, anstatt sie als separate Wartungsprobleme zu behandeln.

Die versteckten Kosten von Gürtelschäden

Ingenieure betrachten Umlenkrollen oft als Kostenfaktor für Verbrauchsmaterialien, aber das wahre wirtschaftliche Gewicht liegt beim Riemen. Ein Förderband stellt einen der größten Einzelposten in einem Schüttguttransportsystem dar und sein Austausch erfordert längere Ausfallzeiten, schwere Hebeausrüstung und qualifizierte Verbindungsarbeit. Wenn ein verschlissenes Umlenkrollengehäuse eine scharfe Kante entwickelt, wird das Material der Riemenabdeckung mit zunehmender Geschwindigkeit abgetragen. Der daraus resultierende Riemenschaden ist kaum sichtbar, bis die Abdeckung so stark beschädigt ist, dass die Karkasse freiliegt.

Bei Einsätzen mit hoher Tonnage kann ein Riemen, der andernfalls ein Jahrzehnt lang einsatzbereit wäre, in der Hälfte dieser Zeit ausfallen, wenn der durch die Umlenkrolle verursachte Verschleiß nicht kontrolliert wird. Aus diesem Grund sollte die Auswahl der Umlenkrollen als Entscheidung zum Riemenschutz und nicht nur als Entscheidung zur Rollenbeschaffung betrachtet werden. Der Oberflächenzustand jeder Umlenkrolle im Fördertrum hat direkten Einfluss darauf, wie lange das Band überlebt.

Lastverteilung und Rollengeometrie

Der Ausfall einer Leitrolle ist nicht nur eine Materialfrage. Die Muldengeometrie, der Abstand und die Ausrichtung bestimmen, wie die Last auf das Band verteilt wird und wie viel Kontaktdruck jede Rolle erfährt. Wenn die Umlenkrollen zu weit voneinander entfernt sind oder wenn eine Rolle tiefer sitzt als ihre Nachbarn, rutscht das Band in den Spalt, wodurch die örtliche Belastung zunimmt und der Verschleiß sowohl am Band als auch an der betroffenen Rolle beschleunigt wird.

• Richtiger Muldenwinkel:Die Anpassung des Muldenwinkels an den Schüttwinkel des Materials verhindert ein Verrutschen der Ladung und verringert die Kantenbelastung der Außenrollen.
• Gleichbleibende Rollenhöhe:Eine Walze, die nur wenige Millimeter tief sitzt, wird zum Verschleißschwerpunkt und nimmt unverhältnismäßige Belastungen vom Band auf.
• Richtiger Abstand:Der Abstand der Tragrollen muss das Bandgewicht, das Materialgewicht und die Durchhanggrenze berücksichtigen, die das Band innerhalb akzeptabler Spannungsschwellen hält.
• Ausrichtungsdisziplin:Ein nicht rechtwinkliger Förderrahmen zwingt das Band dazu, gegen die Spannflansche zu laufen, was zu Reibung und vorzeitigem Ausfall auf beiden Seiten führt.

Was macht Keramik-Förderrollen widerstandsfähig gegen Verschleiß und Korrosion?

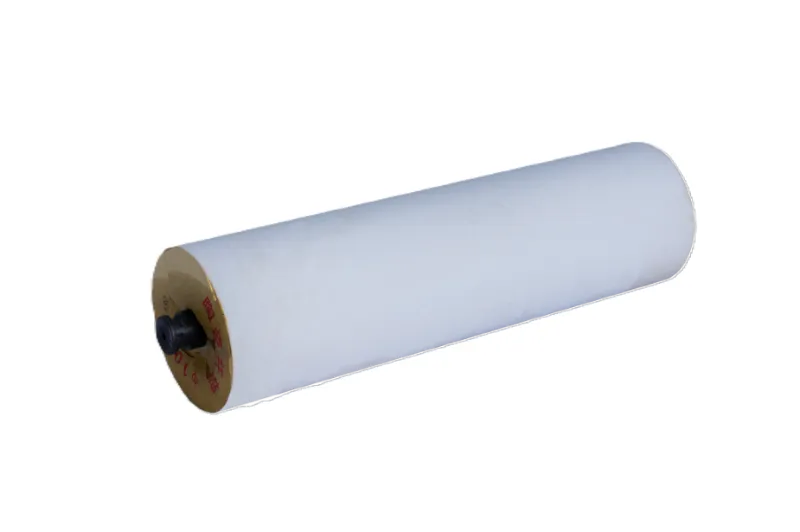

Keramische Umlenkrollen werden aus Aluminiumoxid hergestellt, einem Material mit einer Härte, die der von Diamant auf der Mohs-Skala nahekommt. Die Keramik entsteht durch Hochtemperatursintern und erzeugt eine dichte, porenfreie Oberfläche, die sowohl mechanischem Abrieb als auch chemischen Angriffen widersteht. Im Gegensatz zu Stahl, der zum Schutz auf Oberflächenbeschichtungen angewiesen ist, ist die Verschleißfestigkeit der Keramikwalze dem Grundmaterial eigen, sodass sie nicht bis auf ein weicheres Substrat durchkratzen kann.

Materialeigenschaften, die Leistung definieren

Die obige Tabelle verdeutlicht einen entscheidenden Unterschied. Keramik übertrifft Stahl nicht nur in einer einzigen Dimension. Es bietet eine Kombination aus Härte, chemischer Inertheit und Oberflächenglätte, die keine metallische oder polymere Alternative gleichzeitig bietet. Die Keramikoberfläche bildet außerdem einen stabilen Oxidfilm, der die Materialanhaftung verhindert, sodass sich keine klebrige oder feuchte Ladung auf der Walzenoberfläche ansammelt und das Band aus der Ausrichtung wirft.

Oberflächentechnik und Materialfreigabe

Adhäsion ist ein unterschätzter Faktor für den Ausfall von Spannrollen. Bei Anwendungen mit Ton, feuchter Kohle oder Mineralkonzentraten kann das Material an den Stahlwalzenoberflächen haften und eine klumpige Schicht bilden, die den effektiven Durchmesser der Umlenkrolle verändert. Eine Walze mit einer Klumpenbildung dreht sich ungleichmäßig, verursacht Bandvibrationen und kann dazu führen, dass das Band auf eine Seite läuft. Die Bediener reagieren häufig, indem sie die Spannung erhöhen oder die Trainingsspanner anpassen, wodurch das Symptom eher maskiert als behoben wird.

Die niedrige Oberflächenenergie einer polierten Keramikschale reduziert diese Haftung drastisch. Material, das sonst an einer Stahloberfläche haften würde, löst sich aufgrund der Schwerkraft und der natürlichen Biegung des Bandes. Mit der Zeit bedeutet dies weniger manuelle Reinigungseingriffe, eine gleichmäßigere Bandführung und einen geringeren Stromverbrauch des Antriebs, da das Band nicht über angesammelten Schmutz angehoben wird.

Lager- und Dichtungsdesign in Keramikwalzen

Eine Keramikschale ist nur so gut wie die Lagereinheit darin. Hochwertige Keramikwalzen verwenden präzisionsgefertigte Lagergehäuse, Labyrinthdichtungen und in einigen Ausführungen mehrere Dichtungsstufen, um Staub fernzuhalten und Fett zurückzuhalten. Der Lagerhohlraum ist typischerweise mit einem hochwertigen Lithium- oder synthetischen Schmiermittel gefüllt, das für den Betriebstemperaturbereich ausgewählt wird.

• Labyrinthdichtung:Berührungslose Dichtungspfade erzeugen einen gewundenen Weg, der Staubpartikel blockiert und gleichzeitig eine freie Drehung der Welle ermöglicht.
• Sicherung der Lippendichtung:Eine sekundäre Kontaktdichtung sorgt für eine letzte Barriere bei extrem staubigen Bedingungen.
• Fettretention:Richtig gepackte Lager sorgen für einen Schmierfilm, der den Kontakt von Metall auf Metall und den Wärmestau verhindert.
• Schaftmaterial:Korrosionsbeständiger Wellenstahl verhindert, dass die Welle in der Lagerbohrung rostet und festsitzt.

Wie schneiden Keramikrollen im Vergleich zu Alternativen aus Stahl und Verbundwerkstoffen ab?

Bei der Auswahl eines Spannrollenmaterials müssen mehrere Leistungskriterien gegen die spezifischen Anforderungen der Anwendung abgewogen werden. Der folgende Vergleich basiert auf Feldbeobachtungen bei Schwerlastbetrieben in den Bereichen Bergbau, Zement und Hafenumschlag, bei denen die Zuverlässigkeit der Umlenkrollen direkten Einfluss auf die Systemverfügbarkeit und den Wartungsaufwand hat.

Vergleich von Lebensdauer und Riemenschutz

Die Daten erzählen branchenübergreifend eine konsistente Geschichte. In Zementproduktionslinien haben Keramikrollen eine Lebensdauer von bis zu 80.000 Stunden bewiesen, was etwa dem Vier- bis Fünffachen der Lebensdauer herkömmlicher Stahlrollen entspricht. Bei Anwendungen in Küstenhäfen bedeutet die Korrosionsbeständigkeit von Keramik, dass die Rollen keine Schutzbeschichtungen benötigen, die irgendwann versagen würden. Beim Kohletransport sorgt die verringerte Haftung dafür, dass die Bänder ohne ständiges Eingreifen des Bedieners korrekt laufen.

Lärm, Vibration und Energieverbrauch

Geräusche und Vibrationen werden bei der Spezifikation von Spannrollen oft übersehen, sind jedoch zuverlässige Indikatoren für den Systemzustand. Eine verschlissene Stahlrolle mit unregelmäßiger Oberfläche erzeugt Vibrationen, die sich entlang des Bandes und in die Förderstruktur ausbreiten. Diese Vibration lockert Befestigungselemente, ermüdet Schweißnähte und erhöht die Lagerausfallrate benachbarter Rollen. Außerdem entsteht eine Arbeitsumgebung, die unangenehm und potenziell gefährlich ist.

Keramikwalzen laufen ruhiger, da ihre Oberflächen über die gesamte Lebensdauer formstabil bleiben. Die gemessene Lärmreduzierung von ca. 15 Dezibel im Vergleich zu Stahlrollen ist in geschlossenen Übergabestationen und Tunneln von Bedeutung, wo der Schallpegel sichere Expositionsgrenzwerte überschreiten kann. Geringere Vibrationen bedeuten auch einen geringeren Rollwiderstand, was sich in einem geringeren Antriebsleistungsbedarf über die Länge eines langen Förderers niederschlägt.

Wo jedes Material gewinnt

• Keramik:Förderstrecken mit hohem Abrieb, korrosive Umgebungen, Hochtemperaturzonen und Anwendungen mit Materialhaftungsproblemen.
• Stahl:Primäre Aufprallzonen, verschleißarmer Betrieb und Situationen, in denen die niedrigsten Anschaffungskosten das dominierende Kriterium sind.
• Polymer:Leichte Förderung, mäßiger Abrieb und Anwendungen, bei denen geringes Gewicht und leiser Betrieb wichtiger sind als thermische Beständigkeit.
• Gummischeibe:Verladestellen und Übergaberutschen, bei denen die Stoßdämpfung die Hauptanforderung ist.

Wann sollten Sie eine Keramik-Förderrolle für Ihr System spezifizieren?

Keramikrollen sind nicht ein universeller Ersatz für jede Rolle in jedem Förderband. Sie liefern den größten Wert, wenn die Betriebsumgebung Bedingungen mit sich bringt, die herkömmliche Komponenten schnell verschlechtern. Die folgenden Kriterien helfen bei der Bestimmung, ob Keramik die geeignete Spezifikation für eine bestimmte Position in der Förderlinie ist.

Anwendungen mit hoher Priorität für Keramikrollen

1. Materialien mit hohem Abrieb:Kohle, Eisenerz, Kupferkonzentrat, Klinker, Schlacke und Bauabbruchabfälle enthalten scharfe, harte Partikel, die Stahloberflächen abschleifen.
2. Korrosive Umgebungen:Düngemittelfabriken, Chlor-Alkali-Anlagen, Küstenhäfen und alle Betriebe, bei denen Feuchtigkeit saure oder alkalische Verbindungen auf die Förderbandstruktur transportiert.
3. Hochtemperaturbetrieb:Kokereien, Sinteranlagen und Zuleitungen für Zementöfen, in denen das geförderte Material Restwärme zurückhält, die Polymer oder beschichtete Walzen zersetzt.
4. Probleme mit Materialansammlungen:Klebrige oder feuchte Ladung, die an den Stahlrollen haftet und zu einer Fehlausrichtung des Bandes und einem erhöhten Antriebsleistungsbedarf führt.
5. Entfernte oder schwer zugängliche Installationen:Überlandförderer durchqueren Gelände, wo der Wartungszugang begrenzt ist und der Austausch von Komponenten kostspielig ist.

Wo Keramik möglicherweise nicht die erste Wahl ist

• Primäre Einwirkungszonen:Der Bereich direkt unter einem Schurrenauslauf erfordert stoßdämpfende Rollen. Keramische Tragrollen sollten stromabwärts installiert werden, nachdem sich der Materialstrom auf dem Band abgesetzt hat.
• Leichte Reinigungsanwendungen:Für den Transport trockener, nicht abrasiver Materialien in kontrollierten Umgebungen können Standardrollen aus Stahl oder Polymer eine angemessene Leistung bei geringeren Anschaffungskosten bieten.
• Systeme mit schwerwiegenden Bandlaufproblemen:Keramikrollen reduzieren zwar haftungsbedingte Fehlausrichtungen, korrigieren jedoch keine strukturellen Ausrichtungsprobleme. Das Einrichten des Rahmenquadrats und das Training der Platzierung der Spannrollen haben Priorität.
• Extreme Stoßbelastung:Bei Einsätzen, bei denen regelmäßig große Klumpen auf die Förderstrecke fallen, sind stoßfeste Rollen anstelle harter Keramikschalen erforderlich.

Für Vorgänge, die in die Kategorien mit hoher Priorität fallen, ist die Angabe von aKeramik-Förderrollestellt eine gezielte technische Entscheidung dar und nicht ein wahllos durchgeführtes Premium-Upgrade. Der richtige Ansatz besteht darin, das Verschleißprofil des Förderers abzubilden und Keramikrollen an den Stellen zu installieren, an denen Abrieb, Korrosion oder Adhäsion am stärksten sind.

Berechnung der Spezifikationsgrenze

Eine praktische Methode zur Entscheidung, wo Keramik eingesetzt werden soll, besteht darin, das Förderband je nach Exposition in Zonen zu unterteilen. Die Ladezone wird separat behandelt und mit Prallwalzen spezifiziert. Auf den ersten fünfzig Metern stromabwärts der Beladung ist der Abrieb normalerweise am stärksten, da sich das Material noch absetzt und Feinteile noch in der Luft schweben. Der Mittellauf erfährt einen dauerhaften Verschleiß. Der Auslauf- und der Rücklauf erfahren ihre eigenen, ausgeprägten Verschleißmuster.

Keramikwalzen bieten die stärkste Rendite in den Zonen, in denen der abrasive Verschleiß kontinuierlich ist und in denen die Reparatur von Riemenschäden am kostspieligsten wäre. In vielen Installationen funktioniert ein Hybridansatz am besten: Prallrollen an der Ladestelle, Keramikrollen in den stark verschleißenden Transportabschnitten und Standardrollen im Rücklauf, wo die Belastung gering und der Abrieb minimal ist. Diese Zoneneinteilungsstrategie erfasst den Leistungsvorteil, ohne den gesamten Förderer zu stark zu spezifizieren.

Wie pflegt man Keramikrollen für eine maximale Lebensdauer?

Keramikrollen erfordern weniger häufige Eingriffe als Stahlrollen, sind aber nicht wartungsfrei. Ein strukturiertes Inspektionsprogramm stellt sicher, dass die Vorteile der Keramiktechnologie über die gesamte Lebensdauer der Komponente voll ausgeschöpft werden, und erkennt seltene Ausfälle, bevor sie den Riemen beschädigen.

Checkliste für Routineinspektionen

• Visuelle Rotationskontrolle:Stellen Sie sicher, dass sich jede Spannrolle frei von Hand oder mit einem tragbaren Drehwerkzeug dreht. Eine Keramikwalze, die nicht mehr rotiert, verschleißt auf einer Seite und verliert ihren Leistungsvorteil.
• Beurteilung des Oberflächenzustands:Untersuchen Sie die Keramikschale auf Absplitterungen, Risse oder Glasurverlust. Kleinere Oberflächenunregelmäßigkeiten können akzeptabel sein, tiefe Risse, die den Schaft freilegen, müssen jedoch ersetzt werden.
• Überprüfung der Siegelintegrität:Keramikrollen verwenden Labyrinth- oder Lippendichtungen zum Schutz der Lager. Prüfen Sie, ob im Bereich der Endkappen Schmiermittel austritt oder Staub eindringt, was auf eine Verschlechterung der Dichtung hindeutet.
• Beobachtung der Bandverfolgung:Überwachen Sie die Bandposition durch die Keramik-Umlenkabschnitte. Eine Spurverschiebung kann auf eine blockierte Walze oder eine Änderung im Materiallademuster hinweisen.
• Überprüfung des Drehmoments der Befestigungselemente:Stellen Sie sicher, dass die Schrauben der Halterung und die Rahmenverbindungen fest angezogen sind. Durch Vibrationen können sich die Befestigungselemente mit der Zeit lösen, selbst wenn die Rollen intakt sind.

Reinigungs- und Handhabungsrichtlinien

Die glatte Keramikoberfläche wirft auf natürliche Weise das meiste Material ab, bei klebrigen Anwendungen kann jedoch eine regelmäßige Reinigung erforderlich sein. Um angesammeltes Material zu entfernen, reicht Wasser, vorzugsweise enthärtet, aus. Verwenden Sie keine Spül- oder Scheuermittel, da diese haftungsfördernde Rückstände hinterlassen und die Dichtungsmaterialien angreifen können.

Vermeiden Sie beim Umgang mit Keramikrollen während der Installation oder beim Austausch, dass die Keramikoberfläche gegen harte Gegenstände stößt. Das Material ist hart, aber nicht schlagzäh. Eine heruntergefallene Spannrolle kann auch dann reißen, wenn der Schaden nicht sofort sichtbar ist, und eine gerissene Schale kann plötzlich versagen, sobald sie unter Last steht. Lagern Sie Ersatzrollen auf gepolsterten Gestellen und transportieren Sie sie nach Möglichkeit in der Originalverpackung.

Praktiken zur Lagerschmierung

Die meisten Keramikrollen werden mit lebensdauergedichteten Lagern geliefert, was bedeutet, dass keine Schmierung vor Ort erforderlich ist. Bei Hochtemperatur- oder Hochgeschwindigkeitsanwendungen verfügen einige Konstruktionen jedoch über Schmiernippel, die eine regelmäßige Nachschmierung ermöglichen. Wenn eine Nachschmierung vorgeschrieben ist, verwenden Sie nur die vom Hersteller empfohlene Schmierstoffsorte. Das Mischen unverträglicher Fette kann dazu führen, dass der Schmierstoff zerfällt und es zu einem Lagerfresser kommt.

Welche Installations- und Inbetriebnahmepraktiken schützen Keramikwalzen?

Selbst die beste Walze wird schlechter funktionieren, wenn sie falsch installiert wird. Keramische Umlenkrollen sind Präzisionskomponenten, und die Art und Weise, wie sie montiert, ausgerichtet und in Betrieb genommen werden, entscheidet darüber, ob sie ihre volle Lebensdauer erreichen oder aus vermeidbaren Gründen vorzeitig ausfallen.

Ausrichtungs- und Abstandsgrundlagen

• Rechtwinkligkeit des Rahmens:Stellen Sie sicher, dass der Förderrahmen rechtwinklig und eben ist, bevor Sie die Rollen installieren. Ein nicht rechtwinkliger Rahmen zwingt das Band dazu, gegen die Spannrollenflansche zu laufen, wodurch auf beiden Seiten Reibung entsteht.
• Konsistenz der Walzenhöhe:Verwenden Sie eine Schnur oder eine Laserwaage, um sicherzustellen, dass sich alle Rollen in einem Abschnitt auf der gleichen Höhe befinden. Eine niedrige Walze wird zum Verschleißschwerpunkt.
• Richtige Halterungsausrichtung:Montieren Sie die Halterungen so, dass die Walze direkt in der Mulde sitzt, ohne sich zu verdrehen. Eine verdrehte Rolle führt zu ungleichmäßigem Riemenkontakt und beschleunigtem Verschleiß.
• Richtiger Abstand:Befolgen Sie den technischen Abstandsplan für die Bandbreite und Materialbelastung. Erweitern Sie die Abstände nicht, um die Anzahl der Komponenten zu verringern.

Inbetriebnahmeprüfungen nach der Installation

1. Manueller Rotationstest:Drehen Sie jede neu installierte Rolle von Hand, bevor Sie das Förderband starten. Jede Walze, die sich nicht frei dreht, muss untersucht und korrigiert werden.
2. Bandverfolgungslauf:Lassen Sie das Förderband leer laufen und beobachten Sie die Bandführung durch die neuen Rollenabschnitte. Nehmen Sie vor dem Laden von Material Anpassungen an den Trainingsrollen vor.
3. Geladene Testversion:Führen Sie das Material nach und nach ein und überwachen Sie die Bandposition, den Motorstrom und alle ungewöhnlichen Geräusche der neuen Rollenpositionen.
4. Thermocheck:Überprüfen Sie die Lagergehäuse nach mehreren Betriebsstunden auf übermäßige Hitze. Warme Lager weisen auf ein Schmier- oder Ausrichtungsproblem hin.
5. Dokumentation:Erfassen Sie Installationsdatum, Position und Rollentyp, damit Inspektionsintervalle und Austauschplanung systematisch verwaltet werden können.

Ein ordnungsgemäß in Betrieb genommener Förderer mit Keramikrollen in den richtigen Positionen läuft leiser, hat eine bessere Spurführung und erfordert weniger Eingriffe als ein vollständig mit Stahlrollen ausgestatteter Förderer. In der Installationsphase wird diese Zuverlässigkeit entweder gesichert oder vergeudet. Der Zeitaufwand für die Ausrichtung und Überprüfung während der Inbetriebnahme zahlt sich durch jahrelangen stabilen Betrieb aus.
