Beim Schüttguttransport ist das Förderband selbst ein besonderer Hingucker. Es ist sichtbar, teuer und offensichtlich kritisch für den Betrieb. Doch die Komponenten, die das Band tragen – die Förderrollenbaugruppen, die Tag für Tag die Last von Tausenden Tonnen Material tragen – bestimmen die Lebensdauer des Bandes direkter als jeder andere Faktor. Eine falsch ausgerichtete oder festsitzende Transportrolle des Förderers führt zu einer Verschleißstelle, die die Bandabdeckung abnutzt, Hitze erzeugt, den Stromverbrauch erhöht und letztendlich zu einem vorzeitigen Bandaustausch führt, der Zehntausende von Dollar kostet.

FörderrolleDie Hersteller haben mit speziellen Konstruktionen reagiert, die sich mit spezifischen betrieblichen Herausforderungen befassen: Materialablagerungen, Bandführung, Schlagfestigkeit und Umweltkorrosion. Unter diesen Spezialvarianten dienen die Spiralrolle, die Parallelkammrolle, die umgekehrte V-Rolle und die Keramikförderrolle jeweils für unterschiedliche Anwendungen. Diese Förderrollentypen haben gemeinsame Fertigungselemente – hochfrequenzgeschweißte Rohre, hochdichte Nylondichtungen, Lager und Rundstahl –, unterscheiden sich jedoch in der Oberflächenkonfiguration und Funktionsoptimierung.

Warum die Auswahl der Förderrollen wichtig ist

Eine Förderanlage ist nur so zuverlässig wie ihr Tragrollenzug. Die Förderrolle trägt das Band und die Materialladung und sorgt gleichzeitig für die richtige Ausrichtung des Bandes. Wenn eine Walze ausfällt, kaskadieren die Folgen:

• Bandschaden: Eine festsitzende Förderrolle wird zu einer stationären Schleiffläche und fräst eine Rille in die sich bewegende Bandabdeckung
• Erhöhter Widerstand: Nicht rotierende Rollen oder Rollen mit hohem Widerstand erhöhen den Stromverbrauch des Antriebsmotors
• Materialverschüttung: Falsch ausgerichtete Rollen führen dazu, dass das Band falsch läuft und Material seitlich aus dem System geworfen wird
• Strukturelle Belastung: Ungleichmäßiger Rollenwiderstand führt zu Schwankungen der Riemenspannung, die Verbindungen und Antriebe belasten

Die im Folgenden beschriebenen Spezialkonstruktionen für Förderrollen berücksichtigen jeweils spezifische Fehlerarten, die in bestimmten Branchen und Anwendungen häufig vorkommen.

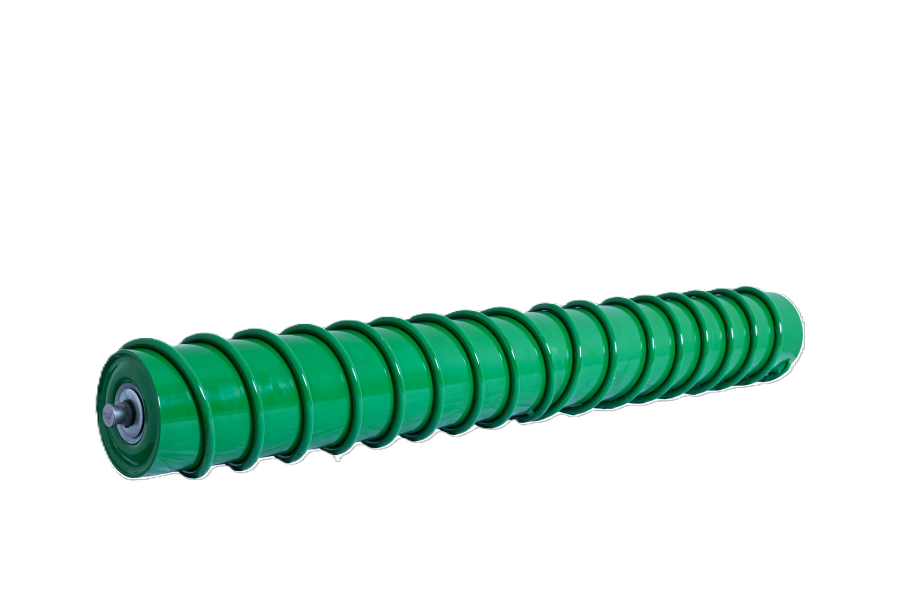

Spiralrolle: Selbstreinigend für klebrige Materialien

Bei der Spiralrolle handelt es sich um eine Förderrollenvariante, die für Anwendungen entwickelt wurde, bei denen Materialrückstände an der Bandoberfläche haften bleiben. Die Spiralrolle besteht aus hochfrequenzgeschweißten Rohren, hochdichten Nylondichtungen, Spiralfedern, Lagern und Rundstahl und weist eine spiralförmige Oberflächenkonfiguration auf.

Funktionsprinzip

Wenn das Band über die Spiralrolle läuft, entstehen durch das spiralförmige Muster unterschiedliche Kontaktpunkte, die die Oberflächenspannung zwischen Band und anhaftendem Material unterbrechen. Klebrige Ablagerungen – Ton, nasser Sand, zerkleinertes Erz mit Feuchtigkeit – lösen sich von der Bandoberfläche, anstatt sich auf der Förderrolle des Förderers anzusammeln.

Schlüsselanwendungen

• Zuschlagstoff- und Sandverarbeitung
• Umgang mit Ton und Mineralien
• Kohleaufbereitungsanlagen
• Alle Förderbänder, die klebrige oder feuchtigkeitsreiche Materialien transportieren

Das spiralförmige Design reduziert den Bedarf an separaten Bandabstreifern und -reinigern, die wiederum gewartet und eingestellt werden müssen. Für Betreiber, die eine Förderrolle mit passiver Selbstreinigungsfunktion suchen, bietet die Spiralspannrolle eine wartungsfreie Lösung.

Parallelkamm-Umlenkrolle: Reinigung des Rücklaufbandes mit selbstreinigender Struktur

Die Parallelkammrolle ist eine Art davonFörderrollespeziell für Rücklaufbandanwendungen konfiguriert. Es besteht aus hochfrequenzgeschweißten Rohren, hochdichten Nylondichtungen, kammförmigen Gummiringen, Abstandshaltern, Lagern und Rundstahl.

Rücklaufbandfunktion

Auf der Rücklaufseite eines Fördersystems – dem Teil des Bandes, der leer unter dem Fördertrum läuft – kann sich Materialrücktrag ansammeln, der auf dem Rücklaufweg abfällt und zu Problemen bei der Haushaltsführung führt. Bei der Parallelkammrolle handelt es sich um eine Förderrolle, die dazu dient, die Rücklaufbänder zu fixieren und gleichzeitig eine aktive Reinigungswirkung zu erzielen.

Selbstreinigende Eigenschaften

Die kammförmigen Gummiringe erzeugen eine mechanische Reinigungswirkung auf der Bandoberfläche. Wenn das Rücklaufband über diese Förderrolle läuft, wird anhaftendes Material gelöst und fällt ab, anstatt mit dem Band zur Umlenkrolle zu wandern. Zu den wichtigsten Leistungsmerkmalen gehören:

• Geräuscharm: Das Kammdesign reduziert Kontaktgeräusche im Vergleich zu Walzen mit fester Oberfläche
• Dicke Rohrwand: Erhöhte strukturelle Haltbarkeit für den Betrieb auf der Rücklaufseite
• Flexible Rotation: Geringer Rollwiderstand minimiert Leistungsverlust
• Geringer Widerstand: Reduzierter Lagerwiderstand im Vergleich zu herkömmlichen Umlenkrollen

Für Einrichtungen, die mit Materialrückfluss entlang der Förderrückführungswege zu kämpfen haben, bietet die Parallelkammrolle eine passive Reinigungslösung, die keine externen Strom- oder Steuerungssysteme erfordert.

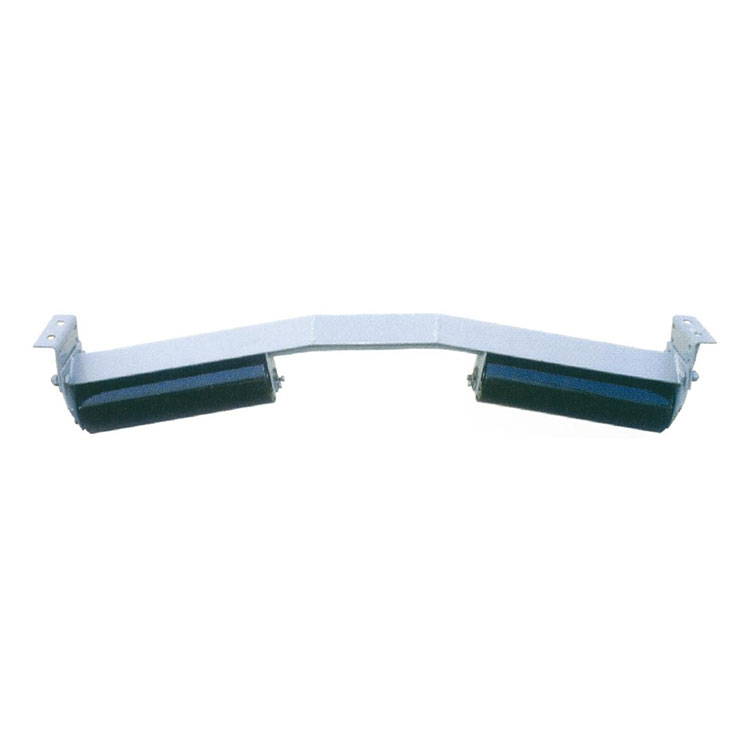

Umgekehrte V-Umlenkrolle: Riemenunterdrückung und -verfolgung

Bei der Umlenkrolle vom Typ „Umgekehrtes V“ handelt es sich um eine Förderrolle, die hauptsächlich dazu dient, die Winkeländerung des Rücklaufbands in Bandfördersystemen festzulegen. Seine Hauptfunktion ist die Bandunterdrückung – sie verhindert, dass das Band nach oben fliegt und Strukturbauteile zerkratzt.

Riemenunterdrückungsfunktion

Bei langen Förderbändern, insbesondere solchen mit geneigten Abschnitten oder hohen Bandgeschwindigkeiten, kann das Rücklaufband aufgrund der Bandspannungsdynamik oder des Lufteinschlusses von den Umlenkrollen abheben. Ein nach oben fliegendes Band berührt Baustahl – Querträger, Stringer, Laufstege –, was zu Abrieb der Abdeckung und möglichen Schäden an den Bandkanten führt.

Die umgekehrte V-Konfiguration dieser Förderrolle erzeugt ein Profil, das das Band erfasst und festhält, wodurch ein gleichmäßiger Kontakt gewährleistet und gleichzeitig eine freie Drehung ermöglicht wird. Im Gegensatz zu flachen Umlenkrollen, die eine vertikale Bandbewegung ermöglichen, begrenzt die umgekehrte V-Form die Bandposition physisch.

Abdichtung und Umweltschutz

An beiden Enden dieser Förderrolle sind Labyrinthdichtungsstrukturen in Kombination mit beidseitig abgedichteten Lagern integriert. Dieses Dual-Barriere-System bietet:

• Staubschutz: Labyrinthdichtungen verhindern das Eindringen feiner Partikel
• Wasserbeständigkeit: Doppelseitige Dichtungen verhindern Feuchtigkeit in nassen Umgebungen
• Verlängerte Lagerlebensdauer: Der Ausschluss von Verunreinigungen steht in direktem Zusammenhang mit der Lagerlebensdauer

Bei Förderbändern zum Transport von Rollenprodukten, die in staubigen oder nassen Umgebungen eingesetzt werden – Bergwerke, Steinbrüche, Haldenförderer im Freien – macht die Dichtungsqualität oft den Unterschied zwischen drei Monaten und drei Jahren Lebensdauer aus.

Keramik-Förderrolle: Abrieb- und Korrosionsbeständigkeit

Bei der Keramikförderrolle handelt es sich um eine Förderrolle, die aus Aluminiumoxidoberflächen (Aluminiumoxid) anstelle von Stahl oder Gummi besteht. Diese Materialauswahl bietet besondere Vorteile für aggressive Anwendungen.

Materialeigenschaften

Aluminiumoxid (Al₂O₃)-Keramik bietet:

• Hohe Härte: Übersteigt 80 auf der Rockwell HRA-Skala, deutlich härter als Stahl
• Säurebeständigkeit: Unbeeinflusst von sauren Lösungen, die Stahlrollen angreifen
• Alkalibeständigkeit: Chemisch stabil in basischen Umgebungen
• Abriebfestigkeit: Übersteht den Kontakt mit scharfen, harten Materialien, die Stahl oder Gummi zerkratzen würden

Geeignete Anwendungen

Die Förderrolle aus Keramik wird häufig im Bergbau, in der Sand- und Kiesindustrie, in der Stahlmetallurgie, in der chemischen Industrie und in anderen Branchen eingesetzt, in denen:

• Materialien mit hoher Härte (Eisenerz, Taconit, Granit) verschleißen Stahlrollen schnell
• Korrosive Umgebungen (Düngemittelfabriken, Umgang mit Chemikalien) greifen Stahloberflächen an
• Hohe Bandgeschwindigkeiten beschleunigen den Verschleiß herkömmlicher Förderrollenoberflächen

Kompromisse

Keramik-Umlenkrollen kosten in der Regel mehr als Stahl-Umlenkrollen und sind schwerer, sodass die Riemenantriebskapazität und die strukturelle Unterstützung berücksichtigt werden müssen. Bei Betrieben, bei denen es jedoch aufgrund von Abrieb alle paar Monate zu einem Austausch der Spannrollen kommt, rechtfertigt die längere Lebensdauer von Keramik oft den Aufpreis. Die Tragrolle des Keramikförderers ermöglicht längere Austauschintervalle, wodurch Arbeitskosten und Ausfallzeiten für die Wartung reduziert werden.

Gemeinsame Indikatoren für die Fertigungsqualität

Bei allen Förderrollentypen – Spirale, Kamm, umgekehrtes V, Keramik – weisen bestimmte Herstellungsmerkmale unabhängig von der Konfiguration auf Qualität hin.

Hochfrequenzgeschweißtes Rohr

Der Rohrkörper einer Förderrolle muss gerade und rund sein und eine gleichmäßige Wandstärke aufweisen. Durch Hochfrequenzschweißen entsteht eine Naht mit minimalem Innengrat und gleichmäßiger Metallurgie. Rohre von schlechter Qualität führen zu einer Exzentrizität der Rollen, was zu Vibrationen und Riemenflattern führt.

Dichtungen aus hochdichtem Nylon

Dichtungen schließen Verunreinigungen aus. Dichtungen mit geringer Dichte nehmen Feuchtigkeit auf, quellen auf und verlieren an Wirksamkeit. Hochdichtes Nylon sorgt für Dimensionsstabilität, hält Schmiermittel im Inneren und hält Verunreinigungen fern. Die tragende Rollendichtung des Förderers ist oft die Komponente, die die Lebensdauer bestimmt.

Lager

Doppelseitig abgedichtete Lager (auch lebensdauergedichtete Lager genannt) sind vorgeschmiert und erfordern keine Wartung. Die Auswahl der Förderrollenlager muss den Last- und Geschwindigkeitsanforderungen entsprechen. Unterdimensionierte Lager fallen vorzeitig aus, während überdimensionierte Lager die Kosten unnötig erhöhen.

Rundstahl

Wellenenden und Lagermontageflächen erfordern eine gute Rundheit und Oberflächengüte. Ungenaue Wellen führen zu einer Fehlausrichtung, belasten die Lager ungleichmäßig und führen zu einem frühen Ausfall der Förderrollenbaugruppe.
